在液壓系統中，蓄能器就像 “能量充電寶”，既能儲存壓力油、緩沖沖擊，又能補償泄漏、穩定壓力，是保障系統高效運行的關鍵部件。而在眾多蓄能器類型中，囊式與隔膜式因結構緊湊、適用性強，成為工業場景的常用選擇。但很多工程師在選型時總會困惑：兩者到底有啥區別？該怎么選才不踩坑？今天就從原理、性能到場景，一次性講透！

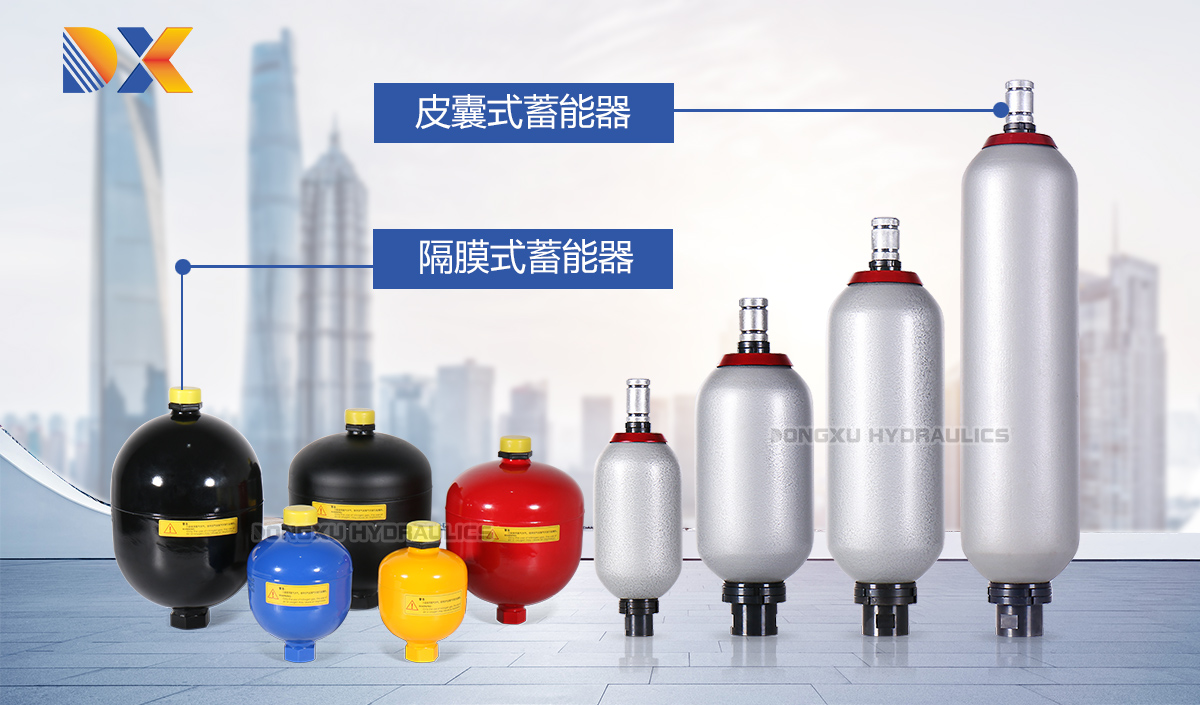

一、先搞懂基礎：兩種蓄能器的 “核心結構” 差異

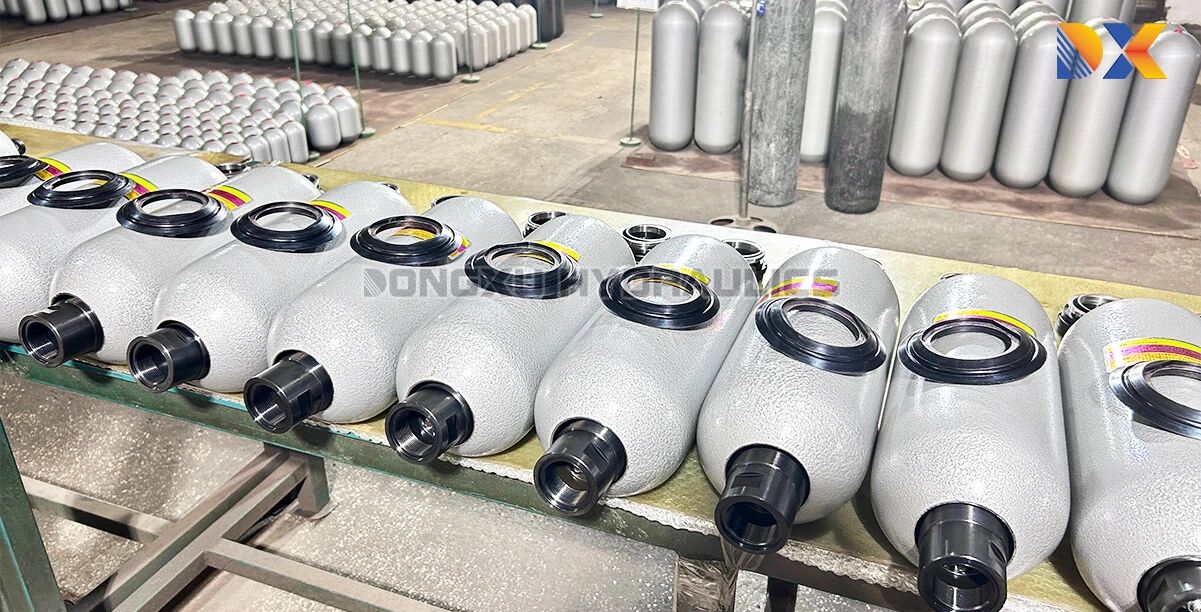

皮囊式蓄能器

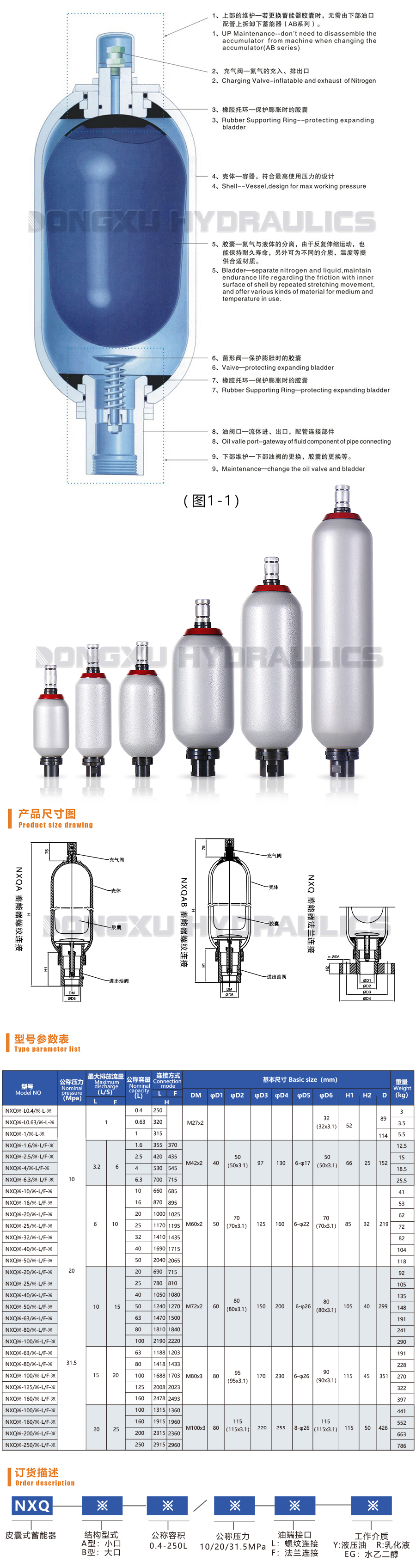

皮囊式蓄能器：（如圖1-1）皮囊式蓄能器通常由一個柔性的橡膠囊組成，這個囊可以容納氣體。 液體是不可壓縮的，蓄能器利用氣體的可壓縮性來達到儲存液體的目的，當壓力升高時，油液進入蓄能器由此氣體被壓縮，當壓力下降時，壓縮氣體膨脹，油液壓入回路。

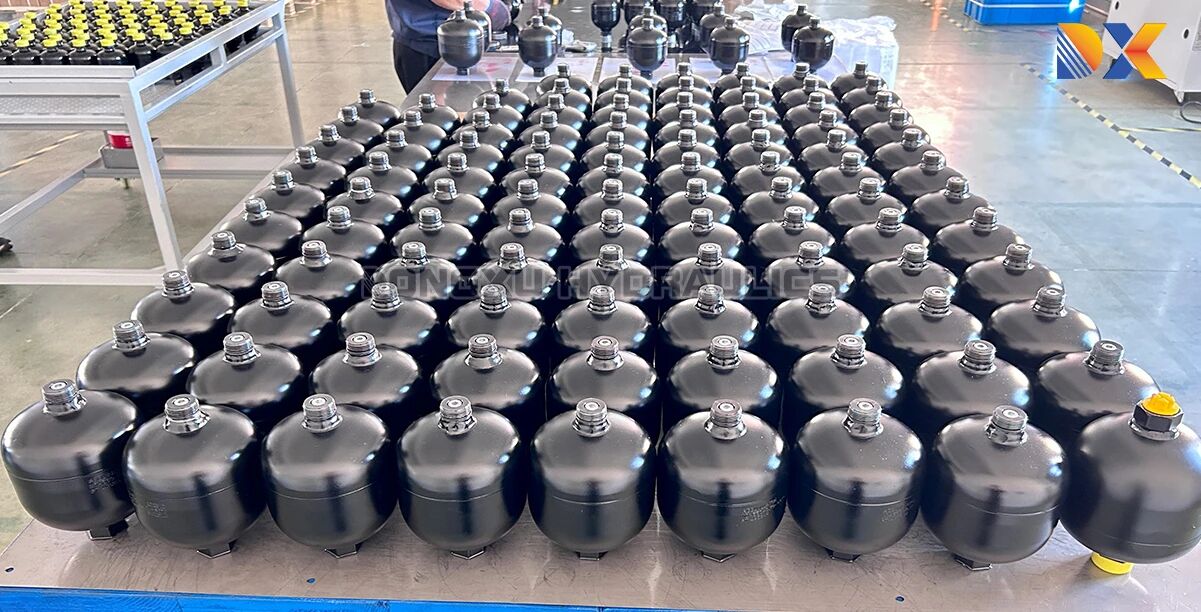

隔膜式蓄能器

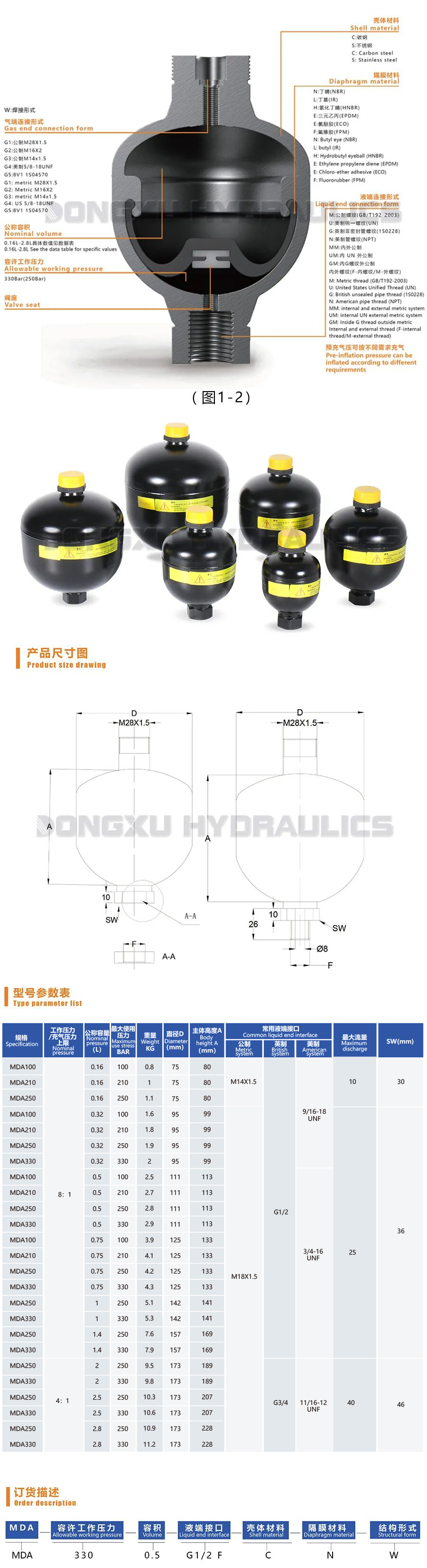

隔膜式蓄能器：（如圖1-2）隔膜式蓄能器是由一個分隔膜（隔離膜）將液體或氣體分隔成兩個區域。其中一個區域充滿了壓縮介質（如氮?dú)猓?，而另一個區域則裝有待儲存的液體或氣體。隔膜在這兩個區域之間起到隔離作用。
二、核心性能對比：5個維度分清 “適用邊界”
光看結構還不夠，實際選型中，壓力范圍、容量、維護成本等性能指標才是關鍵。下面從5個核心維度直接對比，幫你快速區分：
皮囊式蓄能器
工作壓力范圍：低壓到高壓（通常0.6~33MPa）
有效容量：容量大（從0.4L到數百升，適合大容量儲能）
響應速度：較慢（膠囊形變需時間，適合壓力波動平緩場景）
介質兼容性：較好（橡膠囊可選丁腈、氟橡膠，適配礦物油、磷酸酯油等）
維護成本：較低（膠囊可單獨更換，無需拆解整個殼體）
隔膜式蓄能器
工作壓力范圍：中低壓為主（通常0.6~25MPa，高壓型號較少）
有效容量：容量?。ǘ酁?.05~2.8L，僅適合小流量補償）
響應速度：極快（隔膜輕、行程短，適合瞬間壓力沖擊緩沖）
介質兼容性：一般（隔膜材質選擇少，強腐蝕性介質需定制）
維護成本：較高（隔膜損壞后常需整體更換，維修復雜）
關鍵總結：如果需要大容量、高壓力、長壽命，優先選囊式；如果需要快響應、小容量、低壓場景，隔膜式更合適。就最后一句這樣就通順了
三、適用場景拆解：別再 “憑感覺選型”
性能差異最終指向 “場景適配”，不同工業場景對蓄能器的需求天差地別，選錯了不僅影響系統效率，還可能導致設備故障。下面結合實際案例，告訴你兩種蓄能器的 “主戰場”：
1.囊式蓄能器：這些場景 “非它不可”
大容量儲能場景：比如注塑機、壓力機的 “保壓回路”—— 系統在高壓狀態下需保持壓力穩定，囊式蓄能器可儲存大量壓力油，補償泄漏，避免泵長期滿負荷工作，降低能耗；
高壓系統場景：如礦山機械、液壓破碎錘的 “沖擊緩沖”—— 這類設備工作壓力常達30MPa以上，囊式蓄能器能承受高壓，同時通過膠囊的彈性緩沖液壓沖擊，保護泵和閥；
長期運行場景：如風電液壓系統的 “應急動力源”—— 風電設備通常在野外運行，維護周期長，囊式蓄能器壽命長、故障率低，可保障系統長期穩定。
隔膜式蓄能器：這些場景 “更具優勢”
瞬間沖擊緩沖場景：比如液壓剪、機器人末端執行器的 “快速制動”—— 這類設備動作快，瞬間壓力沖擊大，隔膜式蓄能器響應快，能在毫秒級內吸收沖擊，避免部件損壞；
小流量補償場景：如精密機床的 “壓力穩定”—— 機床液壓系統流量小，但對壓力精度要求高，隔膜式蓄能器可快速補償微小泄漏，維持壓力穩定，保證加工精度；
空間受限場景：如小型液壓工具、醫療器械（如液壓手術臺）—— 隔膜式蓄能器體積小、重量輕，適合安裝空間狹窄的場景，同時小容量也能滿足工具的短期儲能需求。
四、選型避坑指南：記住 3 個 “關鍵提醒”
看完上面的對比，可能還有人糾結：如果場景 “介于兩者之間”，該怎么選？記住這3個實用提醒，幫你避開選型誤區：
優先看 “核心需求”：如果核心需求是 “儲能容量”，直接選囊式；如果核心需求是 “響應速度”，直接選隔膜式——不要為了次要指標妥協核心需求；
注意 “介質匹配”：如果系統用的是磷酸酯抗燃液壓油（而非普通礦物油），需確認蓄能器的橡膠部件（膠囊 / 隔膜）是否耐該介質，避免橡膠溶脹損壞；
別忽視 “安裝方式”：囊式蓄能器通常垂直安裝（膠囊需自然下垂，避免偏磨），而隔膜式可垂直或水平安裝（隔膜形變不受安裝方向影響）—— 安裝空間有限時，隔膜式更靈活。
